شارژ کنترلر خورشیدی چیست؟ بررسی وظایف و انواع آن

استفاده از پنل خورشیدی برای تولید برق، تنها به نصب پنل و اتصال آن به باتری محدود نمی‌شود. در سیستم‌های خورشیدی مجهز به باتری، کنترل میزان و نحوه ورود انرژی به باتری اهمیت زیادی دارد؛ زیرا شارژ نامناسب می‌تواند به کاهش عمر باتری یا اختلال در عملکرد سیستم منجر شود. اینجا است که شارژ کنترلر وارد مدار می‌شود.

در سیستم‌های خورشیدی مستقل از شبکه، شارژ کنترلر معمولا بین پنل خورشیدی و باتری قرار می‌گیرد و جریان و ولتاژ شارژ را مدیریت می‌کند. این قطعه با توجه به وضعیت باتری و مشخصات سیستم، فرآیند شارژ را تنظیم می‌کند و در مدل‌های پیشرفته‌تر می‌تواند انرژی بیشتری از پنل دریافت کند. دو فناوری رایج در این تجهیزات، PWM و MPPT هستند که از نظر عملکرد، بازده و قیمت تفاوت‌هایی با یکدیگر دارند.

شارژ کنترلر خورشیدی چیست؟

اگر بخواهیم  شارژ کنترلر خورشیدی توضیح دهیم، باید آن را یک تجهیز الکترونیکی برای مدیریت انرژی میان پنل خورشیدی، باتری و در برخی سیستم‌ها بار مصرفی بدانیم. این دستگاه اجازه نمی‌دهد فرآیند شارژ باتری بدون کنترل انجام شود و با تنظیم ولتاژ و جریان، شرایط مناسب‌تری برای شارژ باتری ایجاد می‌کند.

در یک سیستم مستقل از شبکه، انرژی تولید شده توسط پنل ابتدا به شارژ کنترلر می‌رسد و سپس برای شارژ باتری مدیریت می‌شود. برخی کنترلرها خروجی مخصوص بار نیز دارند و امکان کنترل مصرف‌کننده‌های DC را فراهم می‌کنند.

شارژ کنترلرها در مدل‌های مختلف برای ولتاژهای باتری متفاوت مانند 12، 24 یا 48 ولت تولید می‌شوند. هنگام انتخاب، باید مشخصات پنل‌ها، باتری و حداکثر جریان و ولتاژ ورودی کنترلر با یکدیگر سازگار باشند. برای مثال، در مشخصات برخی کنترلرهای MPPT، حداکثر ولتاژ مدار باز پنل و حداکثر جریان شارژ به صورت جداگانه تعیین می‌شود.

جهت محاسبه برق خورشیدی می‌توانید به صفحه محاسبه گر برق خورشیدی مراجعه کنید.

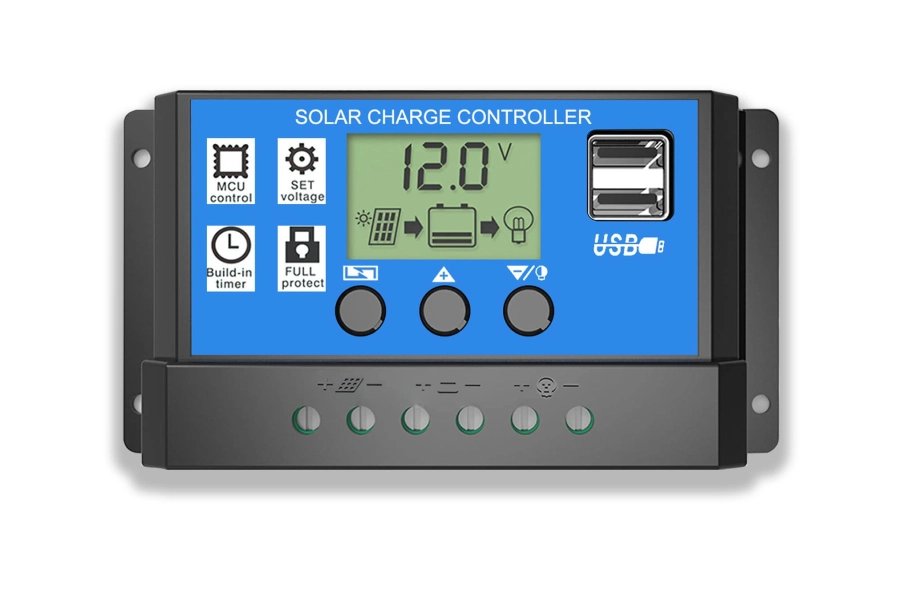

وظیفه شارژ کنترلر خورشیدی

اصلی‌ترین وظیفه شارژ کنترلر خورشیدی مدیریت فرآیند شارژ باتری است، اما عملکرد آن به این مورد محدود نمی‌شود. بسته به نوع و مدل کنترلر، وظایف مختلفی در سیستم انجام می‌شود.

در ادامه به چند کاربرد شارژ کنترلر خورشیدی می‌پردازیم:

کنترل جریان و ولتاژ شارژ

کنترلر میزان انرژی ورودی به باتری را متناسب با شرایط آن تنظیم می‌کند. این موضوع باعث می‌شود باتری در فرآیند شارژ تحت شرایط کنترل شده قرار بگیرد.

جلوگیری از شارژ بیش از حد

ادامه شارژ باتری پس از رسیدن به سطح مناسب می‌تواند برای باتری نامطلوب باشد. کنترلر با استفاده از الگوریتم شارژ خود، فرآیند را در مراحل مختلف مدیریت می‌کند.

کمک به افزایش عمر باتری

شارژ صحیح یکی از عوامل مهم در عملکرد و طول عمر باتری است. کنترلر با تنظیم فرآیند شارژ می‌تواند از رفتارهای نامناسب مانند شارژ بیش از حد جلوگیری کند.

مدیریت انرژی پنل

در کنترلرهای MPPT، دستگاه علاوه بر تنظیم شارژ، نقطه‌ای از منحنی ولتاژ و جریان پنل را پیدا می‌کند که امکان دریافت توان بیشتری را فراهم می‌سازد. این ویژگی تفاوت اصلی MPPT با کنترلرهای ساده‌تر است.

نمایش و پایش وضعیت سیستم

بعضی مدل‌های جدید امکاناتی مانند نمایش ولتاژ، جریان، وضعیت شارژ و اطلاعات عملکرد سیستم را در اختیار کاربر قرار می‌دهند. برخی مدل‌ها نیز از طریق ارتباط بی‌سیم یا تجهیزات جانبی امکان پایش از راه دور دارند.

برای تهیه و خرید شارژر خورشیدی با قیمت مناسب کلیک کنید.

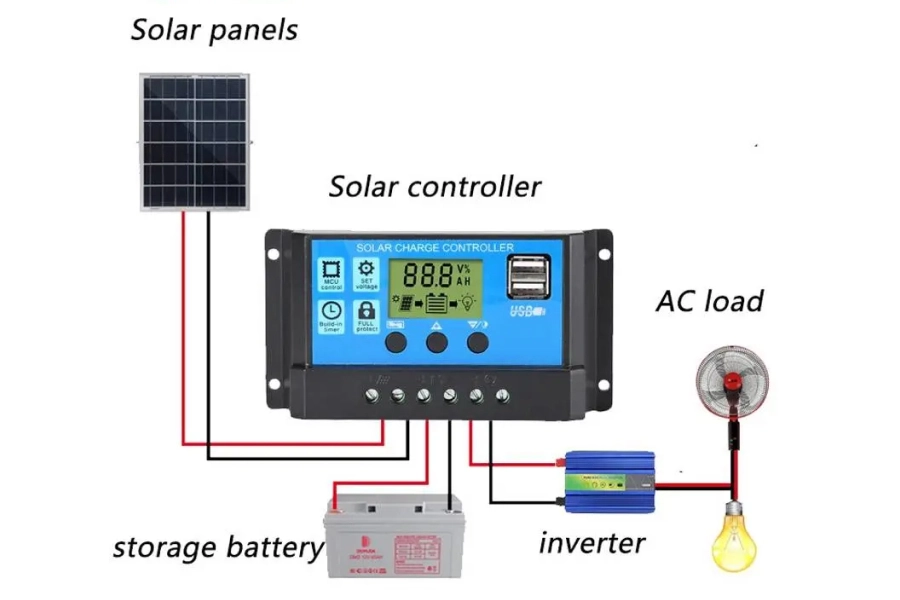

شارژ کنترلر خورشیدی چگونه کار می‌کند؟

فرآیند کار به طور کلی از پنل آغاز می‌شود. پنل خورشیدی در اثر تابش نور، برق DC تولید می‌کند. این برق به شارژ کنترلر وارد می‌شود و کنترلر با توجه به نوع فناوری خود، انرژی را برای شارژ باتری تنظیم می‌کند.

در سیستم‌های PWM، کنترلر عملا اتصال پنل به باتری را به شکل پالسی مدیریت می‌کند. در نتیجه ولتاژ آرایه خورشیدی به محدوده نزدیک به ولتاژ باتری کشیده می‌شود. بنابراین پنل در بسیاری از شرایط در نقطه بیشینه توان خود کار نمی‌کند و بخشی از توان بالقوه آن قابل استفاده نخواهد بود.

در فناوری MPPT، کنترلر نقطه بیشینه توان پنل را به صورت مداوم دنبال می‌کند. سپس با استفاده از مبدل DC به DC، ولتاژ و جریان را برای شرایط مورد نیاز باتری تبدیل می‌کند. به این ترتیب، ولتاژ پنل و باتری الزاماً یکسان نیستند و امکان استفاده مؤثرتر از پنل فراهم می‌شود.

برای درک بهتر، فرض کنید پنل در نقطه کار خود ولتاژ بالاتری از ولتاژ مورد نیاز باتری تولید می‌کند. کنترلر MPPT می‌تواند این ولتاژ بالاتر را به ولتاژ مناسب باتری تبدیل کرده و در مقابل، جریان خروجی را افزایش دهد؛ البته مقداری تلفات تبدیل نیز وجود دارد.

انواع شارژ کنترلر خورشیدی

شارژ کنترلرها از نظر فناوری کنترل شارژ انواع مختلفی دارند، اما در سیستم‌های رایج خورشیدی، دو نوع PWM و MPPT بیشتر مورد استفاده قرار می‌گیرند.

شارژ کنترلر PWM

PWM مخفف Pulse Width Modulation است. این کنترلر ساختار ساده‌تری دارد و معمولا قیمت آن نیز پایین‌تر است. در سیستم‌های کوچک که ولتاژ پنل و باتری به یکدیگر نزدیک هستند، PWM می‌تواند گزینه مناسبی باشد.

محدودیت اصلی PWM این است که نمی‌تواند مانند MPPT نقطه بیشینه توان پنل را دنبال کند. به همین دلیل در شرایطی که اختلاف ولتاژ پنل و باتری زیاد باشد، بخشی از ظرفیت بالقوه پنل مورد استفاده قرار نمی‌گیرد.

شارژ کنترلر MPPT

MPPT مخفف Maximum Power Point Tracking است. این فناوری با دنبال کردن نقطه بیشینه توان پنل، تلاش می‌کند بیشترین انرژی قابل دریافت را از آرایه خورشیدی استخراج کند.

یکی از مزیت‌های مهم MPPT این است که می‌تواند بین ولتاژ پنل و ولتاژ باتری تبدیل انجام دهد. به همین دلیل در سیستم‌هایی که توان بالاتری دارند یا پنل‌ها با ولتاژ بیشتری کار می‌کنند، کاربرد بیشتری پیدا می‌کند.

در شرایطی مانند دمای پایین، تغییرات تابش یا زمانی که ولتاژ پنل با ولتاژ باتری اختلاف قابل توجهی دارد، اختلاف عملکرد MPPT و PWM می‌تواند بیشتر شود. میزان این تفاوت به طراحی سیستم، پنل، شرایط محیطی و نحوه نصب بستگی دارد.  با این حال میزان تفاوت به طراحی سیستم، پنل، شرایط محیطی و نحوه نصب بستگی دارد و نمی‌توان یک درصد ثابت را برای تمام پروژه‌ها در نظر گرفت.

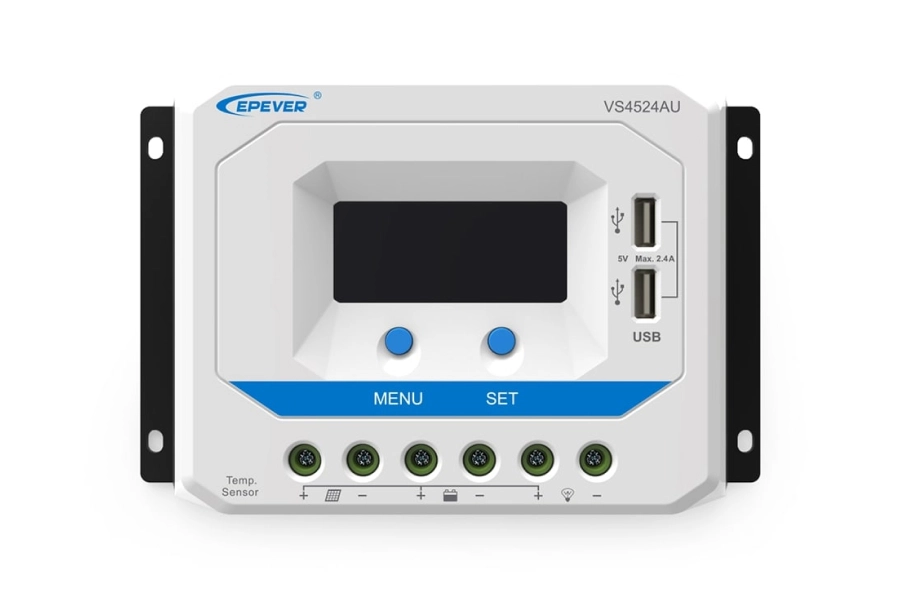

نکات مهم انتخاب شارژ کنترلر خورشیدی

انتخاب کنترلر مناسب باید بر اساس مشخصات واقعی سیستم انجام شود، نه صرفا قیمت یا نام برند. چند عامل اصلی در این انتخاب اهمیت دارند.

1. ولتاژ باتری

ابتدا باید مشخص شود سیستم از باتری 12، 24، 48 ولت یا ولتاژ دیگری استفاده می‌کند. کنترلر باید با ولتاژ نامی بانک باتری سازگار باشد.

2. توان و جریان پنل‌ها

مجموع توان پنل‌ها و جریان تولیدی آن‌ها باید در محدوده قابل قبول کنترلر قرار بگیرد. انتخاب کنترلری با ظرفیت پایین‌تر از نیاز سیستم می‌تواند باعث محدود شدن عملکرد یا ایجاد مشکل شود.

3. حداکثر ولتاژ ورودی

به خصوص هنگام استفاده از MPPT، حداکثر ولتاژ مدار باز پنل‌ها باید با حداکثر ولتاژ ورودی کنترلر مقایسه شود. این موضوع در زمان طراحی رشته‌های سری پنل‌ها اهمیت زیادی دارد. در برخی مدل‌ها، حتی شرایط دمای پایین نیز باید هنگام محاسبه ولتاژ مدار باز در نظر گرفته شود.

4. نوع باتری

باتری‌های مختلف به الگوریتم‌های شارژ متفاوتی نیاز دارند. بنابراین باید کنترلری انتخاب شود که با نوع باتری مورد استفاده سازگار باشد و امکان تنظیم پارامترهای شارژ را داشته باشد.

5. شرایط محیطی

اگر سیستم در محیط گرم، سرد، مرطوب یا دارای گردوغبار نصب می‌شود، مشخصات حفاظتی و محدوده دمای کاری کنترلر اهمیت بیشتری پیدا می‌کند.

6. امکان پایش و کنترل

برای سیستم‌هایی که نیاز به نظارت دقیق دارند، بهتر است مدلی انتخاب شود که اطلاعاتی مانند جریان شارژ، ولتاژ باتری و وضعیت سیستم را نمایش دهد یا امکان اتصال به نرم‌افزار و تجهیزات مانیتورینگ داشته باشد.

تفاوت شارژ کنترلر PWM و MPPT

معیار	PWM	MPPT
فناوری	کنترل پالسی عرض پالس	ردیابی نقطه بیشینه توان
ساختار	ساده‌تر	پیشرفته‌تر
قیمت	معمولا پایین‌تر	معمولا بالاتر
بهره‌گیری از توان پنل	محدودتر	بیشتر
تبدیل ولتاژ پنل به باتری	محدود	امکان تبدیل توسط مبدل DC به DC
مناسب برای	سیستم‌های کوچک و ساده	سیستم‌های متوسط و بزرگ‌تر
استفاده از پنل با ولتاژ بالاتر	محدودتر	انعطاف‌پذیرتر
عملکرد در برخی شرایط نامناسب تابش و دما	ضعیف‌تر	معمولا بهتر
پیچیدگی	کمتر	بیشتر

به طور کلی، PWM زمانی می‌تواند انتخاب اقتصادی مناسبی باشد که سیستم کوچک باشد و مشخصات پنل و باتری به خوبی با یکدیگر هماهنگ باشند. در مقابل، MPPT برای بسیاری از سیستم‌های بزرگ‌تر یا شرایطی که استفاده حداکثری از توان پنل اهمیت دارد، گزینه مناسب‌تری است. منابع تخصصی Victron نیز PWM را راهکاری کم‌هزینه برای سیستم‌های کوچک و MPPT را گزینه مناسب‌تر برای سیستم‌های توان بالاتر معرفی می‌کند.

البته گران‌تر بودن MPPT به این معنا نیست که در همه پروژه‌ها انتخاب بهتری از نظر اقتصادی است. باید هزینه اولیه کنترلر، توان پنل‌ها، اختلاف ولتاژ، طول کابل‌ها، شرایط آب و هوایی و میزان انرژی مورد نیاز سیستم در کنار یکدیگر بررسی شوند.

جهت تهیه و خرید باتری لیتیومی کلیک کنید.

جمع‌بندی

اگر بخواهیم به زبان ساده بگوییم شارژ کنترلر خورشیدی چیست، می‌توان آن را یکی از اجزای مهم سیستم‌های خورشیدی مجهز به باتری دانست که جریان و ولتاژ شارژ را مدیریت می‌کند و از باتری در برابر شارژ نامناسب محافظت می‌کند. انتخاب نوع مناسب آن نیز مستقیما به مشخصات پنل، باتری و طراحی کل سیستم وابسته است.

PWM به دلیل ساختار ساده و هزینه پایین‌تر برای بسیاری از سیستم‌های کوچک مناسب است، در حالی که MPPT با دنبال کردن نقطه بیشینه توان پنل می‌تواند در شرایط مناسب انرژی بیشتری دریافت کند. بنابراین پیش از خرید، بهتر است توان پنل‌ها، ولتاژ باتری، حداکثر ولتاژ و جریان ورودی کنترلر و نوع باتری را به دقت بررسی کنید.
