تفاوت اینورتر تک فاز و سه فاز چیست؟

اینورتر یکی از مهم‌ترین اجزای هر سیستم خورشیدی است؛ زیرا برق مستقیم تولید شده توسط پنل‌ها را به برق متناوب قابل استفاده برای تجهیزات و شبکه تبدیل می‌کند. اما هنگام انتخاب این تجهیز، یک سوال مهم مطرح می‌شود: آیا اینورتر تک فاز مناسب است یا سه فاز؟

پاسخ به این سوال فقط به توان دستگاه مربوط نمی‌شود. نوع برق ورودی ساختمان، میزان مصرف، ظرفیت نیروگاه، نوع تجهیزات برقی و حتی محدودیت‌های شبکه می‌توانند روی انتخاب نهایی تاثیر بگذارند. در این مقاله، ابتدا با ساختار و عملکرد هر دو نوع اینورتر آشنا می‌شویم و سپس تفاوت‌های آن‌ها را از نظر توان، کاربرد، سیم کشی، هزینه، راندمان و نحوه استفاده بررسی می‌کنیم.

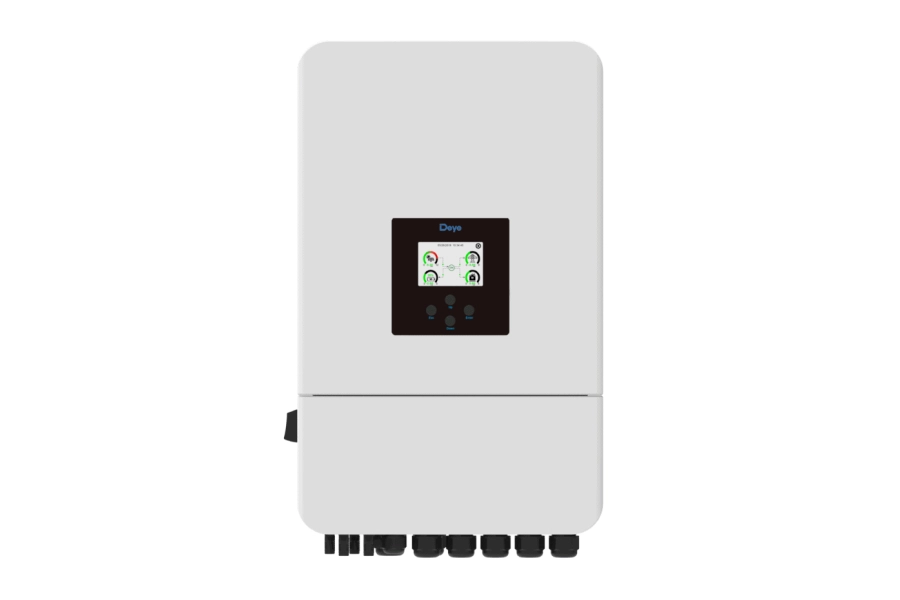

اینورتر تک فاز چیست؟

اینورتر تک فاز دستگاهی است که برق DC تولید شده توسط پنل‌های خورشیدی یا ذخیره شده در باتری را به برق AC تک فاز تبدیل می‌کند. خروجی آن از یک موج سینوسی تشکیل شده و برای ساختمان‌هایی که برق تک فاز دارند، گزینه‌ای رایج محسوب می‌شود.

در یک اینورتر خورشیدی تک فاز، مدار الکترونیکی با استفاده از کلیدهای قدرت، ولتاژ DC را به شکل موج AC تبدیل می‌کند. یکی از ساختارهای رایج در این تجهیزات، پل H یا H-Bridge است. در این ساختار، کلیدهای الکترونیکی با سرعت بالا قطع و وصل می‌شوند تا شکل موج خروجی به موج سینوسی مورد نیاز نزدیک شود.

این نوع اینورتر معمولا برای ساختمان‌های مسکونی و پروژه‌هایی با ظرفیت پایین تا متوسط مناسب است.برای مثال، در برخی طراحی‌های فتوولتائیک متصل به شبکه تا حدود ۱۰ کیلووات، استفاده از یک اینورتر تک فاز رایج است. البته محدوده توان مناسب به استاندارد شبکه، مدل دستگاه و مقررات محل نصب بستگی دارد.

مزایای اینورتر تک فاز

• ساختار ساده‌تر نسبت به بسیاری از مدل‌های سه فاز
• هزینه اولیه معمولا پایین‌تر
• مناسب برای ساختمان‌های دارای برق تک فاز
• نصب و سیم کشی ساده‌تر
• گزینه مناسب برای بسیاری از نیروگاه‌های خورشیدی خانگی

با این حال، ظرفیت و نحوه توزیع توان در آن محدودتر است و برای بارهای بزرگ یا سیستم‌های صنعتی معمولا انتخاب اول نیست.

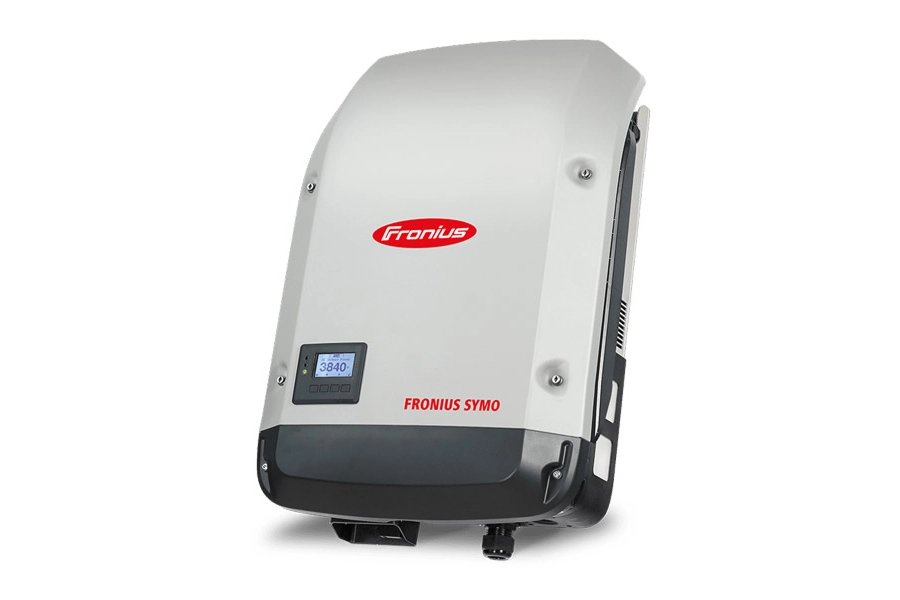

اینورتر سه فاز چیست؟

اینورتر سه فاز برق DC را به برق AC سه فاز تبدیل می‌کند. خروجی آن شامل سه موج متناوب است که نسبت به یکدیگر ۱۲۰ درجه اختلاف فاز دارند. همین ساختار باعث می‌شود توان در سیستم سه فاز به شکل پیوسته‌تری منتقل شود.

در ساختار رایج یک اینورتر سه فاز، مدار خروجی سه فاز تولید می‌کند که این فازها نسبت به یکدیگر ۱۲۰ درجه اختلاف فاز دارند. این طراحی نسبت به اینورتر تک فاز پیچیده‌تر است، اما امکان انتقال توان بیشتر و تغذیه مناسب‌تر تجهیزات سه فاز را فراهم می‌کند.

این تجهیزات بیشتر در ساختمان‌های بزرگ، کارگاه‌ها، کارخانه‌ها، پروژه‌های تجاری و نیروگاه‌های خورشیدی با ظرفیت بالاتر استفاده می‌شوند. برای نمونه، در بسیاری از سیستم‌های فتوولتائیک متصل به شبکه با ظرفیت بالاتر، استفاده از اینورتر سه فاز رایج است.

مزایای اینورتر سه فاز

• مناسب برای سیستم‌های با توان بالاتر
• امکان اتصال مستقیم به شبکه سه فاز
• توزیع متعادل‌تر توان بین فازها
• مناسب برای موتورهای سه فاز و تجهیزات صنعتی
• قابلیت استفاده در پروژه‌های تجاری و صنعتی بزرگ‌تر

البته اینورتر سه فاز معمولا قیمت بالاتر و فرآیند نصب و راه‌اندازی پیچیده‌تری دارد.

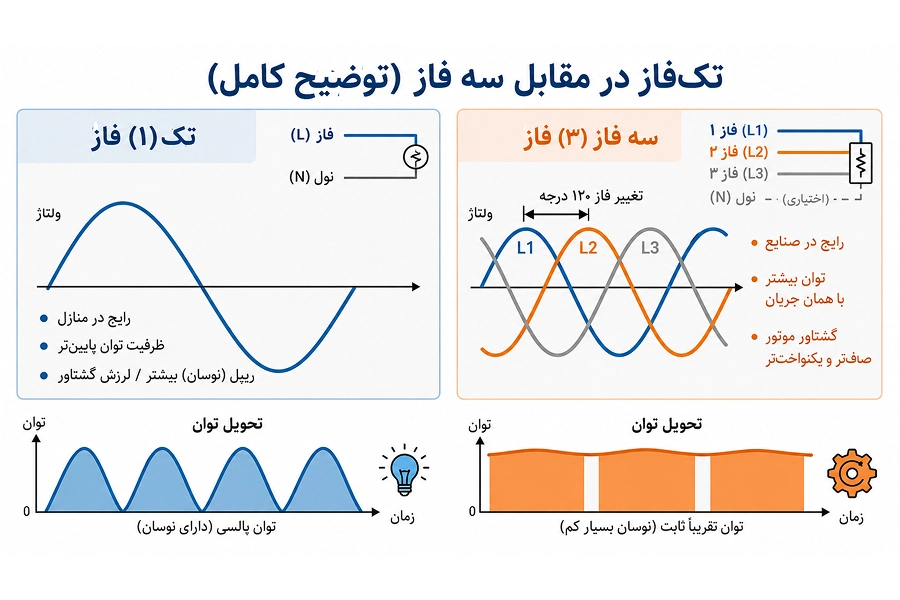

فرق اینورتر تک فاز و سه فاز چیست؟

برای درک بهتر فرق اینورتر تک فاز و سه فاز باید چند عامل را همزمان بررسی کرد.  تفاوت اینورتر تک فاز با سه فاز فقط در تعداد فازهای خروجی نیست؛ بلکه ساختار الکتریکی، ظرفیت توان، نوع کاربرد و نحوه اتصال به شبکه نیز متفاوت است.

۱. تعداد فازهای خروجی

اولین و واضح‌ترین تفاوت، تعداد فازهای خروجی است. اینورتر تک فاز یک موج AC تولید می‌کند، در حالی که اینورتر سه فاز سه موج AC با اختلاف فاز ۱۲۰ درجه ایجاد می‌کند.

۲. ظرفیت توان

یکی از مهم‌ترین تفاوت‌ها به ظرفیت توان مربوط می‌شود. اینورترهای تک فاز بیشتر برای سیستم‌های کوچک و متوسط استفاده می‌شوند، در حالی که مدل‌های سه فاز برای انتقال توان بالاتر مناسب‌تر هستند. منابع فنی نیز کاربرد اینورترهای سه فاز را در پروژه‌های بزرگ‌تر و صنعتی بیشتر می‌دانند.

۳. نوع شبکه برق

اگر ساختمان دارای برق تک فاز باشد، اینورتر باید با همان نوع شبکه سازگار باشد. در مقابل، در ساختمان دارای شبکه سه فاز، می‌توان با توجه به طراحی سیستم از گزینه‌های مختلف استفاده کرد. راهنمای دولت استرالیا نیز تاکید می‌کند که در یک اتصال تک فاز، اینورتر باید تک فاز باشد؛ اما در اتصال سه فاز، امکان استفاده از آرایش‌های متفاوت وجود دارد.

۴. توزیع توان

در سیستم تک فاز، کل توان AC از یک فاز عبور می‌کند. اما در سیستم سه فاز، توان میان سه فاز توزیع می‌شود. این ویژگی برای بارهای بزرگ و تجهیزات صنعتی اهمیت زیادی دارد و می‌تواند به توزیع متعادل‌تر بار کمک کند.

۵. قیمت و پیچیدگی نصب

ساختار اینورتر تک فاز معمولا ساده‌تر است و به همین دلیل هزینه خرید و نصب آن در بسیاری از پروژه‌ها کمتر خواهد بود. اینورتر سه فاز به مدارها و اتصالات بیشتری نیاز دارد و معمولا قیمت بالاتری دارد.

۶. کاربرد

اینورتر تک فاز بیشتر برای مصرف خانگی و سیستم‌های کوچک کاربرد دارد. در مقابل، اینورتر سه فاز برای پروژه‌هایی که تجهیزات پرمصرف، موتورهای سه فاز یا ظرفیت تولید بالاتر دارند، انتخاب مناسب‌تری است.

در نتیجه، تفاوت اینورتر تک فاز و سه فاز را باید بر اساس مجموعه‌ای از عوامل سنجید، نه صرفا قیمت یا توان اسمی دستگاه. در جدول زیر تفاوت‌‌ها را به صورت خلاصه

معیار مقایسه	اینورتر تک فاز	اینورتر سه فاز
تعداد فاز خروجی	یک فاز	سه فاز
تعداد موج‌های AC	یک موج	سه موج با اختلاف فاز ۱۲۰ درجه
نوع شبکه برق	مناسب شبکه تک فاز	مناسب شبکه سه فاز
ظرفیت توان	معمولا مناسب سیستم‌های کوچک تا متوسط	مناسب سیستم‌های متوسط تا بزرگ
توزیع توان	توان روی یک فاز منتقل می‌شود	توان میان سه فاز توزیع می‌شود
تعادل بار	امکان ایجاد عدم تعادل در شبکه سه فاز	توزیع متعادل‌تر توان میان فازها
کاربرد اصلی	خانه‌ها و پروژه‌های کوچک	ساختمان‌های بزرگ، تجاری و صنعتی
تجهیزات مناسب	لوازم و بارهای تک فاز	تجهیزات تک فاز و سه فاز، به ویژه موتورهای سه فاز
پیچیدگی نصب	کمتر	بیشتر
سیم کشی	ساده‌تر و تعداد اتصالات کمتر	پیچیده‌تر و دارای اتصالات مربوط به سه فاز
هزینه اولیه	معمولا کمتر	معمولا بیشتر
قابلیت توسعه سیستم	وابسته به طراحی سیستم	در پروژه‌های بزرگ‌تر معمولا انعطاف‌پذیرتر
توان خروجی در سیستم‌های بزرگ	محدودتر	مناسب‌تر برای توان‌های بالا
کاربرد صنعتی	محدود	بسیار رایج
پایداری توان خروجی	توان خروجی ضربانی‌تر	توان خروجی یکنواخت‌تر به دلیل ساختار سه فاز
انتخاب مناسب برای	مصرف خانگی و بارهای سبک‌تر	مصرف تجاری، صنعتی و بارهای سنگین‌تر

نحوه تشخیص اینورتر تک فاز و سه فاز

تشخیص نوع اینورتر معمولا از طریق مشخصات درج شده روی پلاک دستگاه یا دفترچه فنی امکان پذیر است. روی بسیاری از محصولات، نوع خروجی با عباراتی مانند Single Phase یا Three Phase مشخص می‌شود.

یکی از ساده‌ترین روش‌ها بررسی بخش AC دستگاه است. در مدل‌های تک فاز، خروجی برای یک فاز طراحی شده، اما در مدل‌های سه فاز، پایانه‌های خروجی مربوط به سه فاز وجود دارد.

همچنین می‌توان ولتاژ و جریان خروجی را در برچسب مشخصات بررسی کرد. با این حال، صرفا مشاهده عدد ولتاژ برای تشخیص کافی نیست؛ زیرا استانداردهای برق در کشورها و مدل‌های مختلف با یکدیگر تفاوت دارند.

در صورتی که مشخصات دستگاه مبهم باشد، بهترین روش مراجعه به دیتاشیت رسمی سازنده است. برای نمونه، برخی اینورترها قابلیت پیکربندی چندگانه دارند و حتی ممکن است چند دستگاه به شکل هماهنگ برای تشکیل یک سیستم سه فاز استفاده شوند.

به چه مشخصاتی توجه کنیم؟

هنگام بررسی پلاک یا دیتاشیت، این موارد را پیدا کنید:

• نوع خروجی AC
• ولتاژ نامی
• جریان خروجی
• توان نامی
• تعداد فاز
• فرکانس کاری
• محدوده ولتاژ ورودی DC
• حداکثر جریان ورودی
• تعداد و محدوده MPPT

این اطلاعات در انتخاب درست دستگاه اهمیت زیادی دارند و نباید فقط بر اساس ظاهر یا توان اسمی تصمیم گرفت.

شما عزیزان می‌توانید برای تهیه و خرید سانورتر کلیک کنید.

نکات مهم در انتخاب اینورتر مناسب

انتخاب اینورتر باید از مشخصات شبکه برق و نیاز واقعی مصرف کننده شروع شود. در اولین مرحله مشخص کنید ساختمان برق تک فاز دارد یا سه فاز. سپس توان مورد نیاز و ظرفیت سیستم خورشیدی را تعیین کنید.

توان مصرفی را بررسی کنید

توان اینورتر باید با ظرفیت پنل‌ها، الگوی مصرف و مشخصات شبکه هماهنگ باشد. انتخاب دستگاه بسیار کوچک می‌تواند باعث محدود شدن توان خروجی شود، در حالی که انتخاب بیش از حد بزرگ نیز ممکن است هزینه سرمایه گذاری را بدون ایجاد مزیت واقعی افزایش دهد.

نوع تجهیزات مصرف کننده را در نظر بگیرید

اگر در محل نصب، موتورهای سه فاز، پمپ‌های بزرگ، کمپرسورها یا تجهیزات صنعتی وجود دارد، سیستم سه فاز معمولا انتخاب منطقی‌تری خواهد بود.

برای خرید پمپ آب خورشیدی با بهترین کیفیت و قیمت در بازار کلیک کنید.

مشخصات شبکه را بررسی کنید

قبل از خرید باید ولتاژ، تعداد فاز، فرکانس و الزامات اتصال به شبکه بررسی شود. مقررات شبکه می‌تواند روی حداکثر توان قابل اتصال و نحوه تزریق برق به شبکه تاثیر بگذارد.

به MPPT توجه کنید

تعداد MPPT و محدوده ولتاژ آن روی عملکرد نیروگاه خورشیدی تاثیر می‌گذارد. اگر پنل‌ها در جهت‌های مختلف نصب شده باشند یا شرایط سایه متفاوتی داشته باشند، طراحی صحیح ورودی‌های MPPT اهمیت بیشتری پیدا می‌کند.

قابلیت توسعه آینده را فراموش نکنید

اگر قرار است در آینده ظرفیت پنل‌ها، باتری، پمپ، شارژر خودرو یا تجهیزات پرمصرف دیگری اضافه شود، بهتر است این موضوع هنگام انتخاب اینورتر در نظر گرفته شود.

جهت تهیه و خرید باتری خورشیدی با قیمت مناسب کلیک کنید.

راندمان را به تنهایی معیار قرار ندهید

راندمان مهم است، اما تنها معیار تصمیم گیری نیست. علاوه بر راندمان، باید مشخصات ورودی و خروجی، محدوده MPPT، نوع شبکه، ظرفیت دستگاه و شرایط واقعی پروژه را نیز بررسی کرد.

در نهایت، فرق اینورتر تک فاز با سه فاز به صورت خلاصه این است که مدل تک فاز برای تامین برق AC از یک فاز و معمولا برای پروژه‌های کوچک‌تر طراحی شده، در حالی که مدل سه فاز برق را میان سه فاز توزیع می‌کند و برای توان‌های بالاتر و بسیاری از کاربردهای تجاری و صنعتی مناسب‌تر است.

برای مشاهده قیمت پنل خورشیدی و خرید، روی آن کلیک کنید

جمع بندی

انتخاب میان اینورتر تک فاز و سه فاز نباید صرفا بر اساس قیمت انجام شود. نوع شبکه برق، ظرفیت نیروگاه، میزان مصرف، نوع تجهیزات و امکان توسعه آینده همگی در تصمیم نهایی نقش دارند.

برای یک سیستم کوچک مسکونی، مدل تک فاز معمولا ساده‌تر و اقتصادی‌تر است؛ اما زمانی که با توان بالا، بارهای صنعتی یا شبکه سه فاز روبه رو هستیم، اینورتر سه فاز می‌تواند مزیت‌های قابل توجهی داشته باشد. پیش از خرید نیز حتما مشخصات فنی دستگاه و الزامات شبکه محل نصب را بررسی کنید تا تجهیز انتخاب شده با کل سیستم سازگار باشد.
