معنی رنگ سیم برق و کاربرد هر رنگ در سیم‌کشی
تصور کنید در حال بازسازی خانه خود هستید یا می‌خواهید یک کلید برق ساده را تعویض کنید. با باز کردن جعبه تقسیم یا پریز، با مجموعه‌ای از سیم‌های رنگارنگ مواجه می‌شوید: آبی، زرد، سبز، قرمز، قهوه‌ای و سیاه. در این لحظه، اولین و حیاتی‌ترین سوالی که به ذهنتان خطور می‌کند این است: هر کدام از این سیم‌ها چه وظیفه‌ای دارند؟ وصل کردن اشتباه یک سیم می‌تواند به قیمت سوختن لوازم خانگی گران‌قیمت، اتصال کوتاه، آتش‌سوزی و یا حتی برق‌گرفتگی شدید تمام شود.
رنگ سیم‌های برق یک سیستم کدگذاری تصادفی و تزیینی نیست؛ بلکه یک زبان بین‌المللی و استاندارد برای حفظ ایمنی و تسهیل فرآیند عیب‌یابی است. در این مقاله به زبان ساده و کاربردی، به بررسی کامل و راهنمای رنگ سیم برق پرداخته و یاد می‌گیریم که چطور بدون خطر، سیم‌های فاز، نول و ارت را از یکدیگر تشخیص دهیم.
معنی رنگ سیم برق چیست؟
برای اینکه فرآیند سیم‌کشی ساختمان‌ها و دستگاه‌های الکترونیکی به صورت ایمن، استاندارد و قابل ردیابی انجام شود، از کدهای رنگی مشخصی استفاده می‌شود. مفهوم کلی معنی رنگ سیم برق به دسته‌بندی سیم‌ها بر اساس وظیفه و پتانسیل الکتریکی آن‌ها اشاره دارد. به طور کلی، جریان متناوب (AC) که در سیم‌کشی منازل استفاده می‌شود، به سه دسته اصلی سیم تقسیم می‌شود:
- سیم فاز (Line/Phase): سیمی که حامل جریان الکتریکی فعال و دارای ولتاژ است.
- سیم نول (Neutral): سیمی که مسیر برگشت جریان را به منبع برقرار کرده و مدار را کامل می‌کند.
- سیم ارت (Earth/Ground): سیمی حفاظتی که جریان‌های نشتی را به زمین منتقل می‌کند تا جلوی برق‌گرفتگی را بگیرد.
شناخت این مفاهیم پایه، اولین قدم در سیم‌کشی و رفع مشکلات برقی است. هر کدام از این سیم‌ها با توجه به استانداردهای ملی و بین‌المللی، رنگ مشخصی به خود می‌گیرند تا تکنسین‌ها و حتی افراد عادی در زمان سرویس‌دهی دچار سردرگمی نشوند.
سیم فاز چه رنگی است؟
سیم فاز خطرناک‌ترین بخش در سیستم سیم‌کشی ساختمان است؛ زیرا جریان برق ۲۲۰ ولت (در سیستم تک‌فاز ایران) مستقیماً در آن جریان دارد. لمس این سیم بدون تجهیزات ایمنی می‌تواند عواقب جبران‌ناپذیری داشته باشد. به همین دلیل، در رنگ بندی سیم برق، معمولاً از رنگ‌های گرم، تیره و هشداردهنده برای سیم فاز استفاده می‌شود تا توجه فرد را فوراً به خطر جلب کند.
برای اطلاع از قیمت و همچنین خرید پنل خورشیدی کلیک کنید.

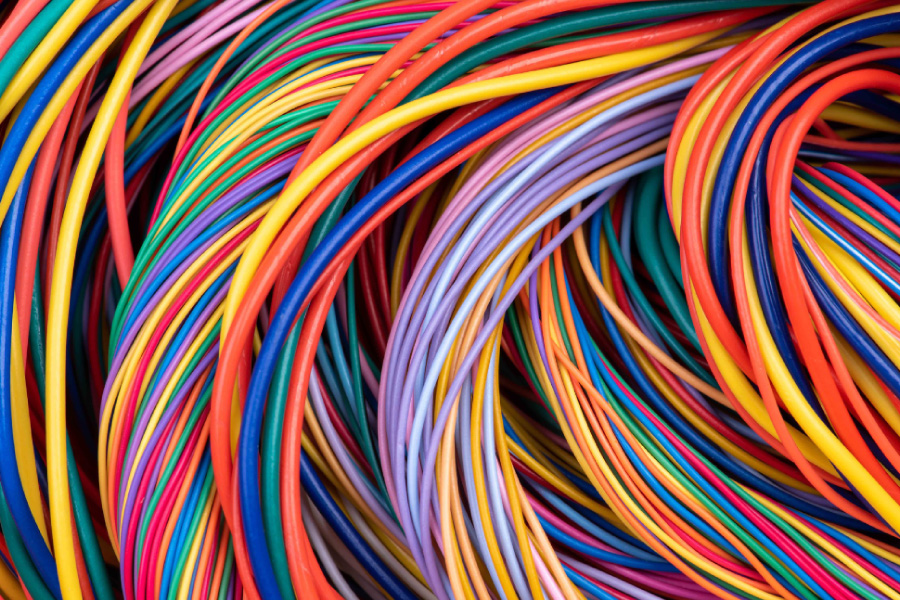

رنگ‌های رایج برای سیم فاز
- مشکی و قهوه‌ای: این دو رنگ پرکاربردترین رنگ‌ها برای نشان دادن سیم فاز در سیستم‌های تک‌فاز مدرن (به ویژه در استانداردهای جدید ایران و اروپا) هستند.
- قرمز: در سیم‌کشی‌های قدیمی‌تر و تجهیزات خاص، رنگ قرمز به طور گسترده به عنوان فاز مورد استفاده قرار می‌گرفته است.
- خاکستری: در برخی سیستم‌های سه‌فاز صنعتی، خاکستری به عنوان یکی از فازها (فاز سوم) استفاده می‌شود.
اگر با یک کابل چندرشته‌ای مواجه شدید که حاوی رنگ‌های مشکی، قهوه‌ای و طوسی بود، به احتمال زیاد با یک مدار سه‌فاز روبه رو هستید که هر سه رشته آن فازهای مختلف (L1, L2, L3) هستند.
سیم نول چه رنگی است؟
سیم نول بخش مکمل مدار الکتریکی است. جریان برق پس از عبور از مصرف‌کننده (مانند لامپ، یخچال یا تلویزیون)، از طریق سیم نول به شبکه بازمی‌گردد. اگرچه نول در حالت عادی و تئوریک فاقد ولتاژ و خطر است، اما در صورت وجود نوسان، قطعی نول در شبکه یا اتصالات نامناسب، می‌تواند برق‌دار شده و خطرناک باشد؛ بنابراین همیشه باید با آن با احتیاط برخورد کرد.
برای خرید پمپ آب خورشیدی در مدل های مختلف روز بازار با تضمین کیفیت از سولار دماوند کلیک کنید.
رنگ استاندارد سیم نول
بر اساس استانداردهای بین‌المللی و ملی، رنگ سیم نول همواره باید متمایز از سیم‌های فاز باشد تا اشتباهی رخ ندهد:
- آبی روشن (Light Blue): این رنگ محبوب‌ترین و استانداردترین رنگ برای شناسایی سیم نول در ایران، اروپا و بسیاری از کشورهای جهان است.
- سفید: در برخی سیستم‌های قدیمی‌تر یا سیستم سیم‌کشی آمریکای شمالی، از رنگ سفید برای سیم نول استفاده می‌شود.
در زمان کار با کابل‌ها، به یاد داشته باشید که رنگ آبی همواره نشانه نول و برگشت جریان است و نباید به عنوان فاز استفاده شود.
سیم ارت چه رنگی است؟
حفاظت از جان انسان‌ها و پیشگیری از آتش‌سوزی در اثر اتصالی بدنه لوازم برقی، بر عهده سیم ارت یا همان سیم اتصال به زمین است. این سیم هیچ جریانی را در حالت عادی جابه جا نمی‌کند و فقط زمانی فعال می‌شود که بدنه فلزی یک دستگاه (مانند ماشین لباسشویی یا فر) به دلیل خرابی عایق، برق‌دار شده باشد. در این حالت، سیم ارت جریان نشتی را به چاه ارت منتقل می‌کند تا فیوز بپرد و جلوی برق‌گرفتگی گرفته شود.
رنگ استاندارد سیم ارت
با توجه به اهمیت حیاتی این سیم در ایمنی، رنگ آن در سراسر دنیا یکسان و کاملاً متمایز طراحی شده است:
- سبز و زرد (خط‌خطی): استاندارد جهانی و بدون تغییر برای سیم ارت، ترکیب راه‌راه سبز و زرد است. این ترکیب رنگی منحصر‌به فرد باعث می‌شود که حتی افراد مبتلا به کوررنگی نیز بتوانند آن را از سایر سیم‌ها تشخیص دهند.
- تک‌رنگ سبز: در بعضی سیستم‌های قدیمی‌تر یا در تجهیزات خاص، ممکن است سیم ارت فقط به رنگ سبز ساده باشد.
نکته ایمنی مهم این است که هرگز نباید از سیم ارت به جای نول استفاده کرد یا آن را قطع نمود.
برای مشاهده قیمت و خرید اینورتر کلیک کنید.

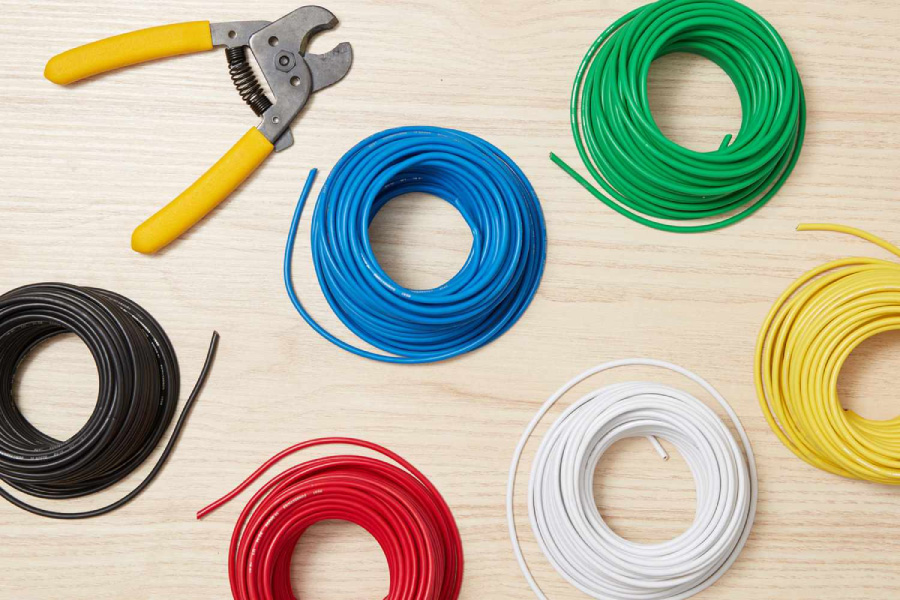

استاندارد رنگ سیم برق در ایران
در کشور ما، صنعت برق و ساختمان‌سازی تحت نظارت وزارت نیرو و سازمان نظام مهندسی فعالیت می‌کند. مبحث سیزدهم مقررات ملی ساختمان مرجع اصلی تعیین استانداردهای سیم‌کشی است. در گذشته، آشفتگی‌هایی در بازار سیم و کابل وجود داشت، اما امروزه استاندارد رنگ سیم برق در ایران با هماهنگی کامل با استانداردهای کمیته بین‌المللی الکتروتکنیک (IEC) تدوین شده است.
بر اساس استانداردهای جاری در ایران، جدول رنگ‌بندی سیم‌های برق به شرح زیر است:
| نوع سیم | رنگ استاندارد رایج در ایران | کاربرد |
| سیم فاز (L) | قهوه‌ای | انتقال جریان برق به مصرف‌کننده |
| سیم نول (N) | آبی | برگشت جریان و مرجع مدار |
| سیم ارت (PE) | سبز و زرد | حفاظت در برابر برق‌گرفتگی و انتقال جریان نشتی به زمین |
| فاز اول (L1) | قهوه‌ای | سیستم سه‌فاز |
| فاز دوم (L2) | مشکی | سیستم سه‌فاز |
| فاز سوم (L3) | خاکستری | سیستم سه‌فاز |
نکته: در بسیاری از ساختمان‌ها و تأسیسات قدیمی ایران هنوز ممکن است رنگ‌های قرمز، مشکی و آبی برای فازها مشاهده شود؛ بنابراین هنگام تعمیر یا توسعه تأسیسات، هرگز فقط به رنگ سیم اکتفا نکنید و با فازمتر یا تجهیزات اندازه‌گیری مناسب، هادی‌ها را شناسایی کنید.
رعایت دقیق این رنگ‌بندی در پروژه‌های نوساز الزامی است و مهندسان ناظر برق در صورت عدم رعایت این استانداردها، تاییدیه پایان کار ساختمان را صادر خواهند کرد.
تفاوت رنگ سیم برق در کشورهای مختلف
یکی از چالش‌های بزرگ تکنسین‌های برق و افرادی که با دستگاه‌های وارداتی سر و کار دارند، عدم تطابق کدهای رنگی سیم‌ها در کشورهای مختلف است. تفاوت در کدهای رنگی عمدتاً به دلیل تفاوت در استانداردهای منطقه‌ای مانند استانداردهای اروپایی (IEC)، استانداردهای آمریکایی (NEC) و استانداردهای قدیمی انگلستان است.
استانداردهای اروپا و انگلستان
اروپا از استاندارد IEC 60446 استفاده می‌کند که در آن فاز به رنگ قهوه‌ای، نول به رنگ آبی و ارت به رنگ سبز/زرد است. جالب است بدانید که انگلستان تا سال ۲۰۰۴ از سیستم اختصاصی خود (فاز قرمز، نول مشکی و ارت سبز) استفاده می‌کرد، اما پس از آن استانداردهای خود را با اتحادیه اروپا یکسان‌سازی کرد.
استانداردهای آمریکای شمالی (آمریکا و کانادا)
در سیستم سیم‌کشی آمریکا (تحت استاندارد NEC)، رنگ‌بندی کاملاً متفاوت است:
- سیم فاز: مشکی، قرمز یا آبی
- سیم نول: سفید یا خاکستری
- سیم ارت: سبز، سبز با نوار زرد، یا حتی سیم مسی بدون روکش
بنابراین، اگر وسیله برقی خریداری کرده‌اید که سیم‌کشی آن بر اساس استاندارد آمریکایی است، باید برای تشخیص سیم برق و اتصال صحیح آن دقت مضاعفی به خرج دهید تا دستگاه دچار آسیب نشود.
جهت تهیه و خرید چراغ خیابان خورشیدی با قیمت مناسب کلیک کنید.
راهنمای گام به گام تشخیص سیم برق بدون تکیه بر رنگ
اگرچه رنگ‌بندی سیم‌ها بهترین راهنما است، اما در بسیاری از خانه‌های قدیمی یا ساختمان‌هایی که توسط افراد غیرحرفه‌ای سیم‌کشی شده‌اند، این قوانین رعایت نشده است. در چنین شرایطی، تکیه مطلق بر رنگ سیم‌ها کاری بسیار خطرناک است. برای تشخیص دقیق سیم فاز، نول و ارت، مراحل زیر را دنبال کنید:
۱. استفاده از فازمتر
ساده‌ترین ابزار برای تشخیص سیم فاز، فازمتر است.
- ابتدا جریان برق اصلی را وصل کنید (با رعایت کامل اصول ایمنی و بدون لمس بخش‌های برهنه سیم‌ها).
- نوک فازمتر را به بخش مسی سیم‌ها نزدیک کرده و انگشت خود را روی انتهای فلزی فازمتر قرار دهید.
- سیمی که باعث روشن شدن لامپ کوچک داخل فازمتر می‌شود، سیم فاز است. سیم نول و ارت نباید فازمتر را روشن کنند.
۲. استفاده از مولتی‌متر (ولت‌متر)
دقیق‌ترین روش برای تشخیص فاز، نول و ارت استفاده از مولتی‌متر دیجیتال است.
- مولتی‌متر را روی سنجش ولتاژ متناوب (AC) قرار دهید.
- پروب‌های مولتی‌متر را بین دو سیم قرار دهید و ولتاژ را بخوانید:
- ولتاژ بین فاز و نول: حدود ۲۲۰ ولت
- ولتاژ بین فاز و ارت: حدود ۲۲۰ ولت (در صورت اتصال صحیح ارت به زمین)
- ولتاژ بین نول و ارت: نزدیک به صفر ولت (معمولاً بین ۰ تا ۵ ولت)
این روش به شما کمک می‌کند تا به راحتی سیم ارت واقعی را از سیم نول تشخیص دهید.
جمع‌بندی
شناخت و درک معنی رنگ سیم برق نقشی حیاتی در حفظ ایمنی جانی و مالی شما در مواجهه با سیستم‌های الکتریکی دارد. همواره به یاد داشته باشید که در استانداردهای نوین ساختمانی ایران، ترکیب رنگی قهوه‌ای (فاز)، آبی (نول) و زرد/سبز (ارت) به عنوان اصول پایه سیم‌کشی پذیرفته شده است. با این حال، به دلیل وجود سیم‌کشی‌های غیر استاندارد در برخی ساختمان‌ها، همیشه پیش از شروع هرگونه تعمیرات، جریان اصلی برق را از فیوز مینیاتوری قطع کرده و با ابزارهای اندازه‌گیری مانند فازمتر یا مولتی‌متر، وضعیت سیم‌ها را بسنجید.
اگر در زمینه سیم‌کشی ساختمان خود دچار مشکل شده‌اید یا پروژه‌ای بزرگ در دست اجرا دارید، توصیه می‌کنیم هرگز به صورت انفرادی و بدون دانش کافی اقدام نکنید. همین حالا با تکنسین‌های مجرب و متخصص برق تماس بگیرید تا سیستم سیم‌کشی منزل شما را به صورت کاملاً استاندارد و ایمن بررسی و اجرا کنند. ایمنی خانواده شما ارزش یک تماس ساده را دارد!
شما عزیزان می‌توانید برای تهیه انواع تجهیزات انرژی خورشیدی به سایت سولار دماوند مراجعه کنید.
سوالات متداول
آیا رنگ سیم برق در ساختمان‌های قدیمی با ساختمان‌های جدید متفاوت است؟
بله، در ساختمان‌های قدیمی ایران اغلب از رنگ قرمز برای فاز و مشکی برای نول استفاده می‌شد، در حالی که در ساختمان‌های جدید از قهوه‌ای برای فاز و آبی برای نول استفاده می‌شود.
چرا رعایت رنگ‌بندی سیم برق اهمیت دارد؟
رعایت این استانداردها از بروز حوادث ناگواری مانند برق‌گرفتگی و آتش‌سوزی جلوگیری کرده و سرعت عیب‌یابی و تعمیرات سیستم الکتریکی را به شدت افزایش می‌دهد.
تفاوت رنگ سیم برق در ایران و کشورهای اروپایی چیست؟
تفاوت چندانی وجود ندارد؛ ایران استانداردهای اروپایی (IEC) را پذیرفته است و در هر دو سیستم، رنگ قهوه‌ای نشان‌دهنده فاز، آبی نشان‌دهنده نول و سبز/زرد نشان‌دهنده ارت است.
