طریقه ساخت پنل خورشیدی در خانه؛ آموزش مرحله به مرحله
آیا از هزینه‌های فزاینده برق نگران هستید؟ آیا رویای داشتن منبع انرژی پایدار و مستقل را در سر می‌پرورانید؟ در دنیای امروز که انرژی‌های تجدیدپذیر اهمیت ویژه‌ای یافته‌اند، تولید برق از نور خورشید نه تنها یک انتخاب هوشمندانه اقتصادی، بلکه گامی مهم در جهت حفاظت از محیط زیست است. شاید فکر کنید ساخت یک پنل خورشیدی کار بسیار پیچیده‌ای باشد و تنها متخصصان از پس آن برآیند. اما ما در این مقاله قصد داریم به شما نشان دهیم که چگونه با کمی دقت، حوصله و استفاده از مواد اولیه در دسترس، می‌توانید در خانه یک پنل خورشیدی دست ساز بسازید و گامی به سوی استقلال انرژی بردارید. همراه ما باشید تا طریقه ساخت پنل خورشیدی را به صورت گام به گام و با جزئیات کامل بیاموزید.
مواد اولیه مورد نیاز برای ساخت پنل خورشیدی
برای شروع پروژه هیجان‌انگیز ساخت پنل خورشیدی در خانه، نیاز به گردآوری مواد اولیه خاصی دارید. انتخاب دقیق هر جزء می‌تواند بر کیفیت و بازدهی نهایی پنل شما تأثیرگذار باشد. در ادامه به معرفی مهمترین مواد و نقش آن‌ها می‌پردازیم:

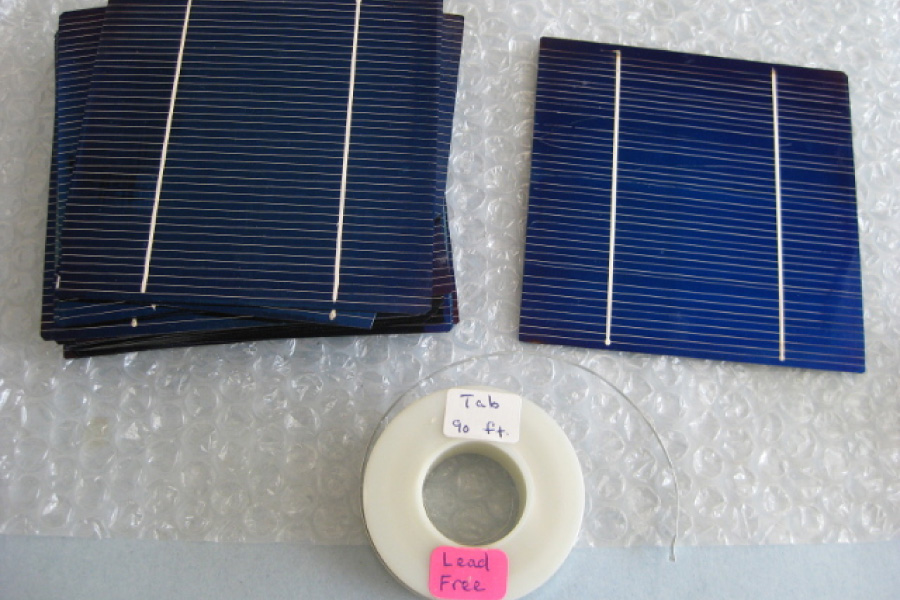

- سلول‌های خورشیدی: این‌ها قلب تپنده پنل شما هستند. سلول‌های خورشیدی از جنس نیمه‌هادی‌ها (معمولاً سیلیکون) ساخته شده‌اند که نور خورشید را مستقیماً به الکتریسیته تبدیل می‌کنند. این سلول‌ها معمولاً به صورت مربع‌های نازک و شکننده عرضه می‌شوند و باید با دقت زیادی با آن‌ها کار کرد.
- شیشه محافظ: شیشه‌ای که روی سلول‌ها قرار می‌گیرد، علاوه بر زیبایی ظاهری، وظیفه حفاظت از سلول‌ها در برابر ضربه، گرد و غبار، رطوبت و عوامل محیطی را بر عهده دارد. بهتر است از شیشه سکوریت یا لمینت با استحکام بالا استفاده کنید.
- قاب آلومینیومی: قاب، ساختار اصلی پنل را تشکیل می‌دهد و استحکام لازم را برای تحمل وزن شیشه و سایر اجزا فراهم می‌کند. آلومینیوم به دلیل سبکی و مقاومت در برابر خوردگی، گزینه ایده‌آلی است.
- لایه EVA: این ماده یک نوع پلیمر شفاف است که بین شیشه محافظ و سلول‌های خورشیدی قرار می‌گیرد. وظیفه اصلی EVA، چسباندن و محافظت از سلول‌ها در برابر لرزش و ضربه، و همچنین آب‌بندی است.
- لایه پشتی: این لایه که معمولاً از جنس Tedlar یا مواد مشابه ساخته می‌شود، پشت پنل قرار گرفته و عایق الکتریکی را فراهم می‌کند. همچنین از نفوذ رطوبت به داخل پنل جلوگیری کرده و به خنک ماندن پنل کمک می‌کند.
- سیم‌های تابانی: این سیم‌های مسی بسیار نازک و دارای پوشش قلع هستند که برای اتصال الکتریکی سلول‌های خورشیدی به یکدیگر به کار می‌روند. دقت در لحیم‌کاری این سیم‌ها بسیار حیاتی است.
- دیود بای‌پس: این قطعه الکترونیکی در برخی پنل‌ها برای جلوگیری از کاهش بازدهی در زمان سایه‌اندازی بخشی از پنل استفاده می‌شود. در صورت سایه افتادن بر روی یک یا چند سلول، دیود بای‌پس اجازه می‌دهد جریان از مسیر جایگزینی عبور کند.
جهت اطلاع از قیمت و خرید باتری خورشیدی کلیک کنید.
ابزارهای لازم برای ساخت پنل خورشیدی
برای انجام موفقیت‌آمیز ساخت پنل خورشیدی، علاوه بر مواد اولیه، به ابزار مناسبی نیز نیاز دارید. این ابزارها به شما کمک می‌کنند تا مراحل ساخت را با دقت و ایمنی بیشتری انجام دهید.
- هویه و لوازم لحیم‌کاری: برای اتصال سیم‌های تابانی به سلول‌های خورشیدی، به یک هویه با دمای مناسب و سیم لحیم با کیفیت نیاز دارید.
- مولتی‌متر: این دستگاه برای اندازه‌گیری ولتاژ، جریان و مقاومت الکتریکی ضروری است. از مولتی‌متر برای تست سلول‌ها و پنل نهایی استفاده خواهید کرد.
- چاقو یا کاتر: برای برش دقیق لایه‌های EVA و پشتی پنل مورد استفاده قرار می‌گیرد.
- پیچ‌گوشتی و ابزار آچار: برای بستن پیچ‌های قاب آلومینیومی و مونتاژ نهایی.
- دستکش و عینک ایمنی: حفاظت از دست‌ها و چشم‌ها در برابر مواد شیمیایی، لبه‌های تیز و گرما هنگام لحیم‌کاری امری حیاتی است.
- متر و خط‌کش: برای اندازه‌گیری دقیق و چیدمان منظم سلول‌ها.
- دستگاه پرس حرارتی (اختیاری اما توصیه شده): برای لمینیت کردن لایه‌های پنل، استفاده از دستگاه پرس حرارتی نتیجه بسیار بهتری نسبت به روش‌های دستی خواهد داشت.
- سطح تمیز و صاف: برای چیدمان و مونتاژ قطعات، نیاز به یک محیط کاری تمیز و بدون گرد و غبار دارید.
مراحل ساخت پنل خورشیدی
در این بخشم به مراحل آموزش ساخت پنل خورشیدی در خانه می‌پردازیم. این مراحل نیازمند دقت و حوصله فراوان هستند.
آماده‌سازی سلول‌های خورشیدی

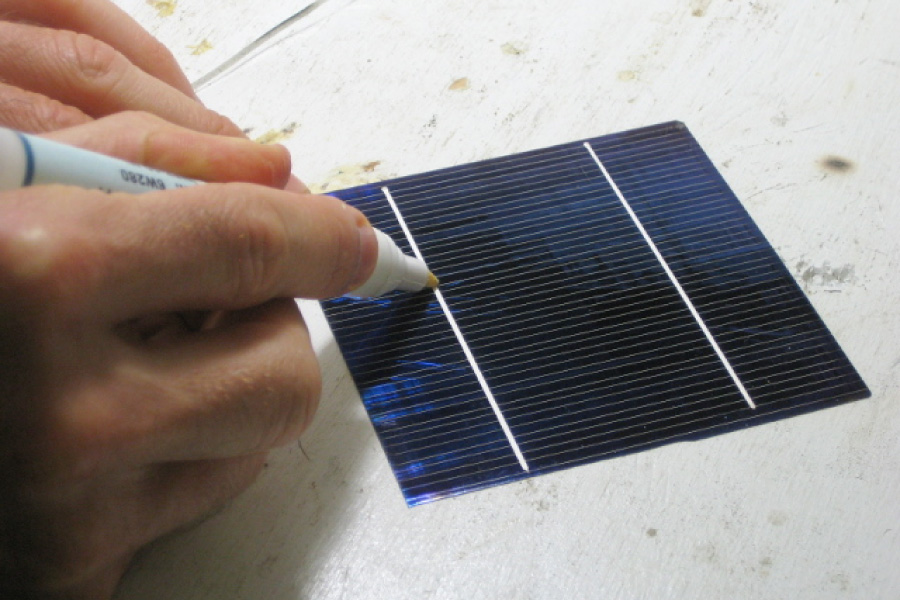

اولین گام در ساخت پنل خورشیدی، آماده‌سازی سلول‌های خورشیدی است. سلول‌ها بسیار شکننده هستند، بنابراین با نهایت دقت آن‌ها را از بسته‌بندی خارج کنید. روی هر سلول، خطوط فلزی بسیار نازکی (باسبار) وجود دارد که محل اتصال سیم‌ها هستند. برخی سلول‌ها از قبل با سیم‌های تابانی آماده عرضه می‌شوند و کار شما را آسان‌تر می‌کنند. اگر سلول‌های شما آماده نیستند، باید سیم‌های تابانی را به دقت بر روی باسبار لحیم کنید. این مرحله بسیار حساس است و نیاز به مهارت لحیم‌کاری دارد. برای اتصال سیم‌ها، ابتدا مقدار کمی لحیم روی باسبار و سپس روی سیم تابانی قرار دهید و با هویه آن‌ها را به هم متصل کنید.
چیدمان و تنظیم سلول‌ها روی شیشه
پس از آماده‌سازی سلول‌ها، نوبت به چیدمان آن‌ها روی لایه زیرین (که می‌تواند شیشه محافظ باشد) می‌رسد. ابتدا یک لایه نازک از ماده چسبنده (مانند چسب سیلیکونی مخصوص) را روی سطح قرار دهید. سپس سلول‌های خورشیدی را با فاصله منظم و دقیق کنار هم بچینید. اطمینان حاصل کنید که جهت تمامی سلول‌ها یکسان باشد (معمولاً سمت باسبارها رو به بالا). ترتیب چیدمان و فاصله بین سلول‌ها بر بازدهی و شکل ظاهری پنل تأثیرگذار است. معمولاً سلول‌ها را به صورت دسته‌هایی برای اتصال سری یا موازی آماده می‌کنیم.
سیم‌کشی و اتصال سلول‌ها
این مرحله مهمترین قسمت ساخت پنل خورشیدی است. سلول‌ها را باید به صورت سری و یا موازی به یکدیگر متصل کنید تا ولتاژ و جریان مورد نیاز را تولید کنند. اتصال سری باعث افزایش ولتاژ و اتصال موازی باعث افزایش جریان می‌شود. برای اتصال، سیم‌های تابانی که از هر سلول خارج شده‌اند را به باسبار سلول بعدی لحیم می‌کنید. رعایت قطبیت (مثبت به منفی) در اتصال سری بسیار مهم است. از دیودهای بای‌پس در صورت نیاز در این مرحله استفاده کنید. سیم‌های اصلی خروجی پنل (مثبت و منفی) را نیز در این مرحله به انتهای ردیف اتصالات وصل کنید.
لمینیت کردن و پرس حرارتی
پس از سیم‌کشی، باید تمام لایه‌ها (شیشه، EVA، سلول‌ها، EVA، لایه پشتی) را روی هم قرار داده و پرس حرارتی انجام دهید. این فرآیند باعث چسبیدن یکپارچه و هوابندی کامل بین لایه‌ها می‌شود. اگر دسترسی به دستگاه پرس حرارتی ندارید، می‌توانید با استفاده از یک بخاری یا سشوار صنعتی و قرار دادن وزنه سنگین روی پنل، تا حدی این کار را انجام دهید، اما نتیجه به اندازه پرس حرارتی حرفه‌ای نخواهد بود. هدف این است که تمام حباب‌های هوا خارج شده و لایه‌ها به صورت محکم به هم بچسبند.
نصب قاب و waterproofing
پس از لمینیت کردن، پنل را درون قاب آلومینیومی قرار دهید. قاب نه تنها استحکام بخش پنل است، بلکه به عایق‌بندی و محافظت از لبه‌ها نیز کمک می‌کند. از درزگیرهای سیلیکونی با کیفیت برای آب‌بندی کامل لبه‌های پنل و قاب استفاده کنید تا از نفوذ رطوبت و گرد و غبار جلوگیری شود. اطمینان حاصل کنید که سیم‌های خروجی پنل به صورت ایمن از جعبه اتصال (Junction Box) خارج شده و کاملاً عایق‌بندی شده باشند.
برای خرید پکیج پمپ آب خورشیدی با بهترین قیمت و مشاوره تخصصی کلیک کنید.
نحوه سیم‌کشی سلول‌های خورشیدی
درک درست از نحوه سیم‌کشی سلول‌ها، کلید موفقیت در ساخت سیستم خورشیدی خانگی است. سلول‌های خورشیدی معمولاً ولتاژی بین 0.5 تا 0.6 ولت تولید می‌کنند. برای دستیابی به ولتاژ یا جریان مورد نیاز، نیاز به ترکیب این سلول‌ها دارید:
- اتصال سری (Series Connection): در این حالت، قطب مثبت یک سلول به قطب منفی سلول بعدی متصل می‌شود. ولتاژ کل برابر با مجموع ولتاژ تک تک سلول‌ها خواهد بود (به عنوان مثال، 36 سلول با 0.5 ولت، مجموعاً 18 ولت تولید می‌کنند). سیم‌های تابانی از پشت یک سلول به روی سلول بعدی لحیم می‌شوند.
- اتصال موازی (Parallel Connection): در این حالت، تمام قطب‌های مثبت به هم و تمام قطب‌های منفی به هم متصل می‌شوند. جریان کل برابر با مجموع جریان تک تک سلول‌ها خواهد بود، در حالی که ولتاژ ثابت می‌ماند. این نوع اتصال کمتر در پنل‌های خانگی رایج است و بیشتر برای افزایش آمپراژ مورد استفاده قرار می‌گیرد.
- استفاده از دیود بای‌پس (Bypass Diode): اگر بخشی از پنل در سایه قرار گیرد، سلول‌های روشن شده در آن بخش، مانع جریان یافتن برق از سلول‌های دیگر می‌شوند. دیود بای‌پس به صورت موازی با چند سلول (معمولاً 10-20 سلول) قرار می‌گیرد. در صورت سایه، دیود فعال شده و اجازه می‌دهد جریان از سلول‌های سایه‌دار عبور کند و از کاهش بازدهی کلی پنل جلوگیری می‌کند.
- نکات لحیم‌کاری: از لحیم‌کاری سریع و دقیق استفاده کنید تا از داغ شدن بیش از حد سلول‌ها جلوگیری شود. سطح لحیم‌کاری باید تمیز باشد.
تست عملکرد پنل خورشیدی ساخته شده
بعد از اتمام مراحل ساخت، نوبت به تست عملکرد پنل خورشیدی دست ساز شما می‌رسد. این مرحله بسیار مهم است تا از صحت عملکرد پنل خود مطمئن شوید.
- تست با مولتی‌متر در نور کم: ابتدا پنل را در محیطی با نور کم یا سایه قرار دهید. با استفاده از مولتی‌متر، ولتاژ خروجی (Voc – Open Circuit Voltage) را اندازه بگیرید. این ولتاژ باید نزدیک به ولتاژ تئوری محاسبه شده باشد.
- تست با مولتی‌متر در نور خورشید: پنل را زیر نور مستقیم خورشید قرار دهید. مجدداً ولتاژ خروجی را اندازه‌گیری کنید. این ولتاژ باید به طور قابل توجهی بیشتر از حالت قبل باشد.
- اندازه‌گیری جریان: با اتصال مستقیم پروب‌های مولتی‌متر (در حالت اندازه‌گیری جریان)، جریان اتصال کوتاه را اندازه‌گیری کنید. این کار را سریع انجام دهید تا به مولتی‌متر و پنل آسیب نرسد.
- مقایسه با مشخصات سلول‌ها: ولتاژ و جریان اندازه‌گیری شده را با مشخصات فنی سلول‌های خورشیدی که خریداری کرده‌اید، مقایسه کنید. انحراف اندک طبیعی است، اما انحرافات زیاد نشان‌دهنده مشکل در سیم‌کشی یا کیفیت پایین سلول‌ها است.
جهت خرید مشاهده قیمت سانورتر کلیک کنید.
اشتباهات رایج هنگام ساخت پنل خورشیدی
هنگام ساخت پنل خورشیدی، برخی اشتباهات رایج ممکن است رخ دهد که می‌تواند بازدهی یا عمر پنل شما را کاهش دهد. آگاهی از این اشتباهات به شما کمک می‌کند تا از آن‌ها اجتناب کنید:
- استفاده از سلول‌های آسیب‌دیده یا بی‌کیفیت: سلول‌های خورشیدی بسیار شکننده هستند. ضربه یا فشار نامناسب هنگام حمل و نقل یا نصب می‌تواند باعث ایجاد ترک‌های ریز و کاهش کارایی شود.
- لحیم‌کاری نامناسب: لحیم‌کاری شل، سرد یا بیش از حد داغ می‌تواند منجر به اتصالات ضعیف، افزایش مقاومت و هدررفت انرژی شود.
- عدم آب‌بندی صحیح: نفوذ رطوبت به داخل پنل، به خصوص در ناحیه اتصالات، می‌تواند باعث خوردگی و کاهش عمر مفید پنل شود. استفاده از درزگیرهای نامرغوب یا عدم پوشش کامل لبه‌ها، این مشکل را تشدید می‌کند.
- چیدمان نامنظم سلول‌ها: فاصله‌گذاری نامنظم و یا عدم تراز بودن سلول‌ها می‌تواند بر زیبایی ظاهری و در مواردی بر بازدهی پنل تأثیر بگذارد.
- فراموش کردن دیود بای‌پس: در مناطقی که احتمال سایه‌اندازی روی بخشی از پنل وجود دارد، عدم استفاده از دیود بای‌پس می‌تواند بازدهی را به شدت کاهش دهد.
- استفاده از مواد نامرغوب برای لمینیت: لایه‌های EVA و پشتی باید کیفیت بالایی داشته باشند تا از سلول‌ها در برابر عوامل محیطی محافظت کنند. استفاده از مواد نامرغوب، پنل شما را در برابر رطوبت و گرما آسیب‌پذیر می‌کند.
جمع‌بندی
ساخت پنل خورشیدی دست ساز در خانه، پروژه‌ای چالش‌برانگیز اما بسیار ارزشمند است. با دنبال کردن دقیق مراحل آموزش ساخت پنل خورشیدی و رعایت نکات ایمنی، می‌توانید گامی مهم در جهت استفاده از انرژی پاک و مستقل بردارید. این مقاله سعی کرد تا شما را با تمام جنبه‌های نحوه ساخت پنل خورشیدی آشنا کند. اکنون نوبت شماست تا دست به کار شوید و اولین پنل خورشیدی خانگی خود را بسازید یا با خرید قطعات، این مسیر را آغاز کنید. انرژی خورشیدی منتظر شماست!
شما می‌توانید برای تهیه و خرید پنل خورشیدی با بهترین کیفیت و قیمت به سایت سولار پایدار دماوند مراجعه کنید.
سوالات متداول
آیا ساخت پنل خورشیدی خانگی به صرفه است؟
در بلندمدت، بله. هزینه اولیه مواد اولیه را خواهید داشت، اما با تولید برق رایگان، در هزینه‌های برق صرفه‌جویی قابل توجهی خواهید کرد. البته هزینه و بازدهی به کیفیت مواد و مهارت شما بستگی دارد.
چگونه از پنل خورشیدی در برابر رطوبت محافظت کنیم؟
با استفاده از لایه‌های لمینیت با کیفیت (EVA و Backsheet)، قاب آلومینیومی مقاوم و درزگیرهای سیلیکونی مرغوب در اطراف لبه‌های پنل و جعبه اتصال.
عمر مفید پنل خورشیدی دست ساز چقدر است؟
عمر مفید پنل‌های خورشیدی تجاری معمولاً 25 تا 30 سال است. عمر پنل دست ساز شما به شدت به کیفیت مواد اولیه، دقت در ساخت و نحوه آب‌بندی آن بستگی دارد. با ساخت دقیق، می‌توانید به عمر مفید قابل قبولی دست یابید.
